在讲述PWM(脉冲宽度调制)调光电源原理前,先简述下PWM(脉冲宽度调制)工作方式。
脉冲宽度调制(PWM)是一种脉冲控制方式,被广泛应用在测量、通信、功率控制及变换等多个领域中。脉冲宽度调制把每一脉冲宽度相同的脉冲列作为PWM波形,通过改变脉冲宽度(占空比)实现调节,即脉冲宽度越大,输出电压越大。
以下为举例说明PWM(脉冲宽度调制)调光原理:(以下涉及数据均只满足举例说明作用)
脉冲宽度调制图1
脉冲宽度调制图2

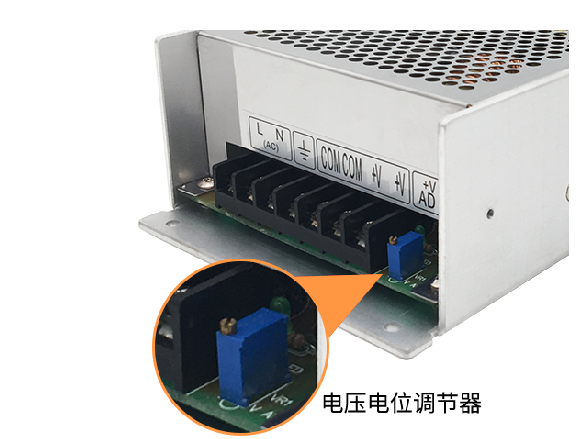

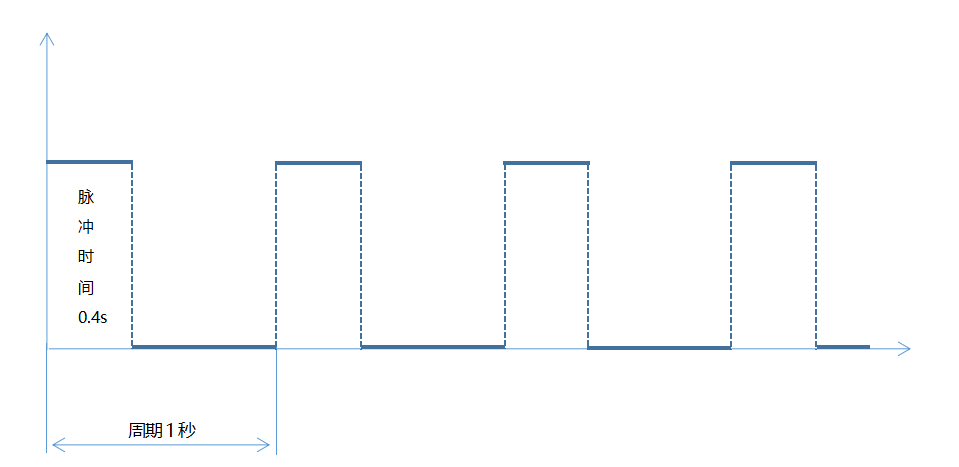

如上方图1所示,脉冲时间为0.2秒,0.2秒有输出,周期为1秒,此时电源输出电压为2V(举例数据)。当通过电源的电压电位器进行调节时,周期仍为1秒(周期不会发生变化),脉冲时间从0.2秒变为0.4秒时,输出电压从2V变为4V,此时电流相应变大(U=I*R),LED灯变亮(LED灯的的亮度与输出电流成正比)。
反之,通过电压调节器进行调节,使脉冲时间缩小,输出电压随之变小,输出电流相应变小,从而使LED灯变暗。
注:以上图示周期1秒,仅供举例说明,华尧可调开关电源功率为50KHZ,周期为20ms。
