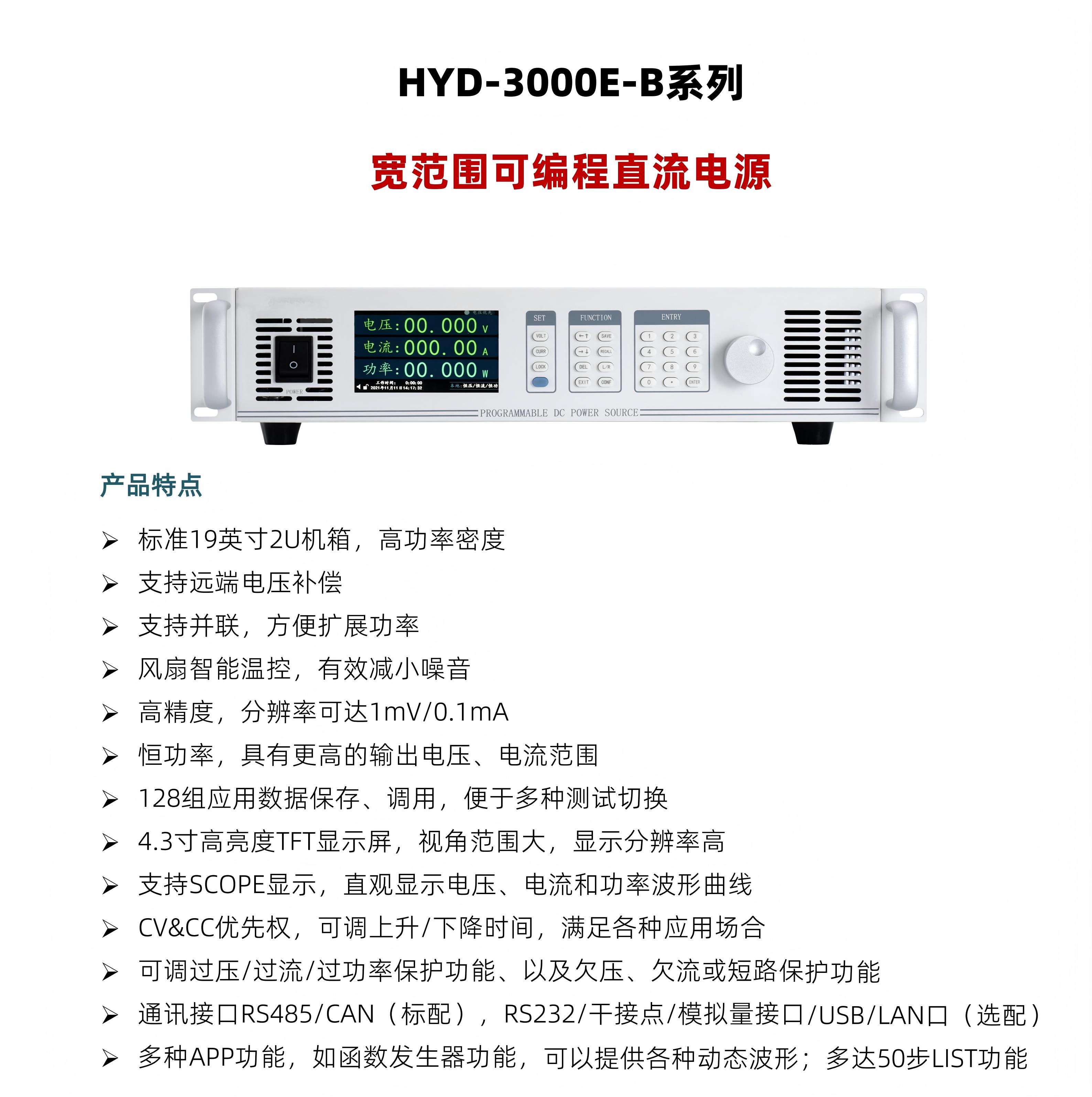

HYD-3000E-B系列
宽范围可编程直流电源
产品特点
► 标准19英寸2U机箱，高功率密度
► 4.3寸高亮度TFT显示屏，视角范围大，显示分辨率高
► 高精度，分辨率可达1mV/0.1mA
► 恒功率，具有更高的输出电压、电流范围
► CV&CC优先权，可调上升/下降时间，满足各种应用场合
► 多种APP功能，如函数发生器功能，可以提供各种动态波形；多达50步LIST功能
► 支持SCOPE显示，直观显示电压、电流和功率波形曲线
► 128组应用数据保存、调用，便于多种测试切换
► 支持串联/并联，方便扩展电压/功率
► 可调过压/过流/过功率保护功能、以及欠压、欠流或短路保护功能
► 标配CAN，RS485通讯接口，选配干接点/模拟量接口
► 支持远端电压补偿
► 风扇智能温控，有效减小噪音
应用领域
航空航天测试
光伏、储能系统
新能源汽车
数据中心
工业电机
功率半导体组件
自动化测试系统（ATE）
锂电池、燃料电池
电子设备老化
精密电镀、溅镀、表面处理
前面板：
后面板：
1、DC输出端子：红正黑负 2、电压远端补偿接口
3、风道出风口（10厘米内不应有遮挡物） 4、RS485/RS232通讯接口
5、CAN通讯接口 6、模拟量接口/干湿节点
7、AC电源插口 （注意接地）

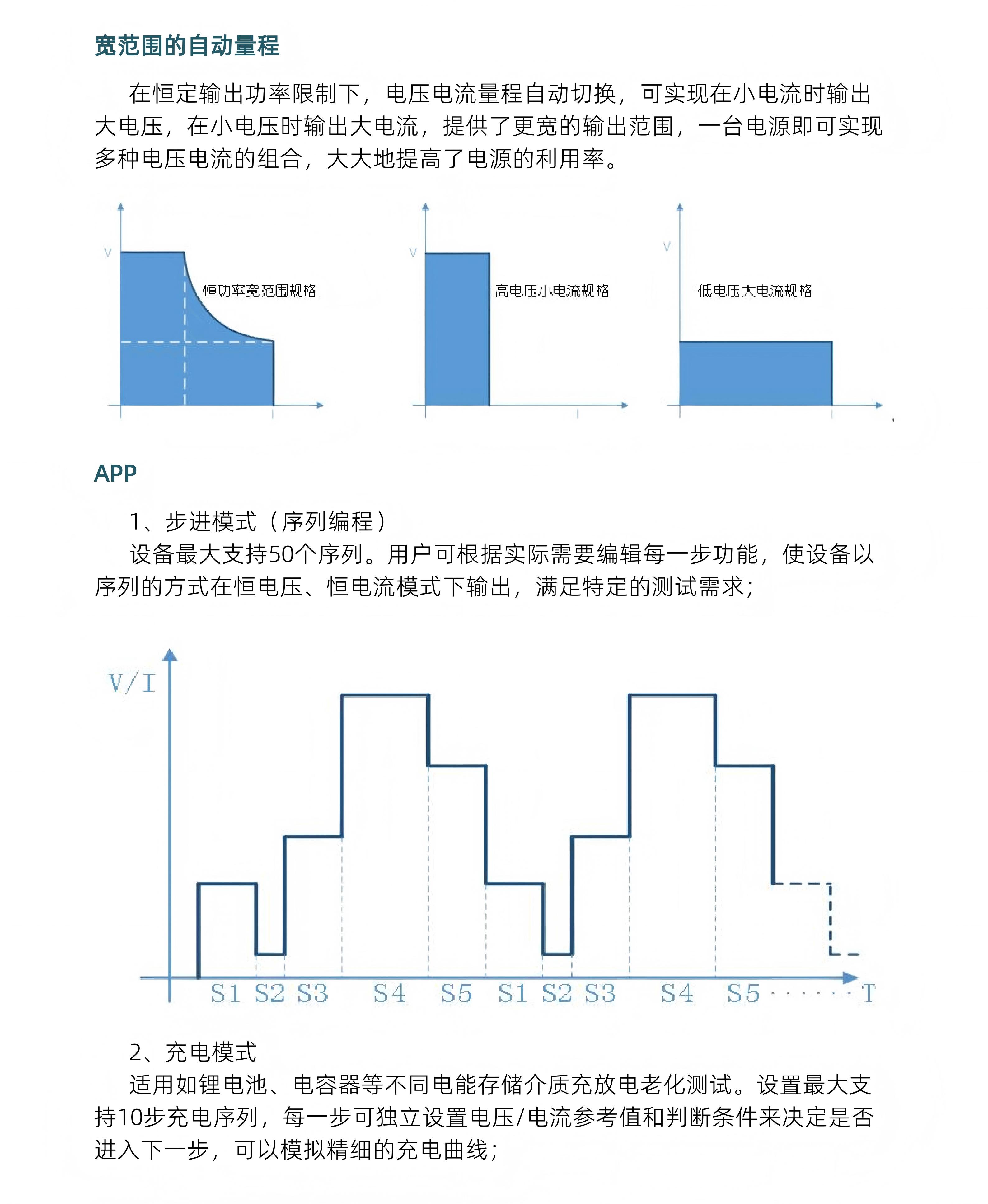

宽范围的自动量程
在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出
大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，大大地提高了电源的利
用率。
APP
1、步进模式（序列编程）
设备最大支持50个序列。用户可根据实际需要编辑每一步功能，使设备以序列的方式在恒电压、恒电
流模式下输出，满足特定的测试需求；
2、充电模式
适用如锂电池、电容器等不同电能存储介质充放电老化测试。设置最大支持10步充电序列，每一步可独
立设置电压/电流参考值和判断条件来决定是否进入下一步，可以模拟精细的充电曲线；

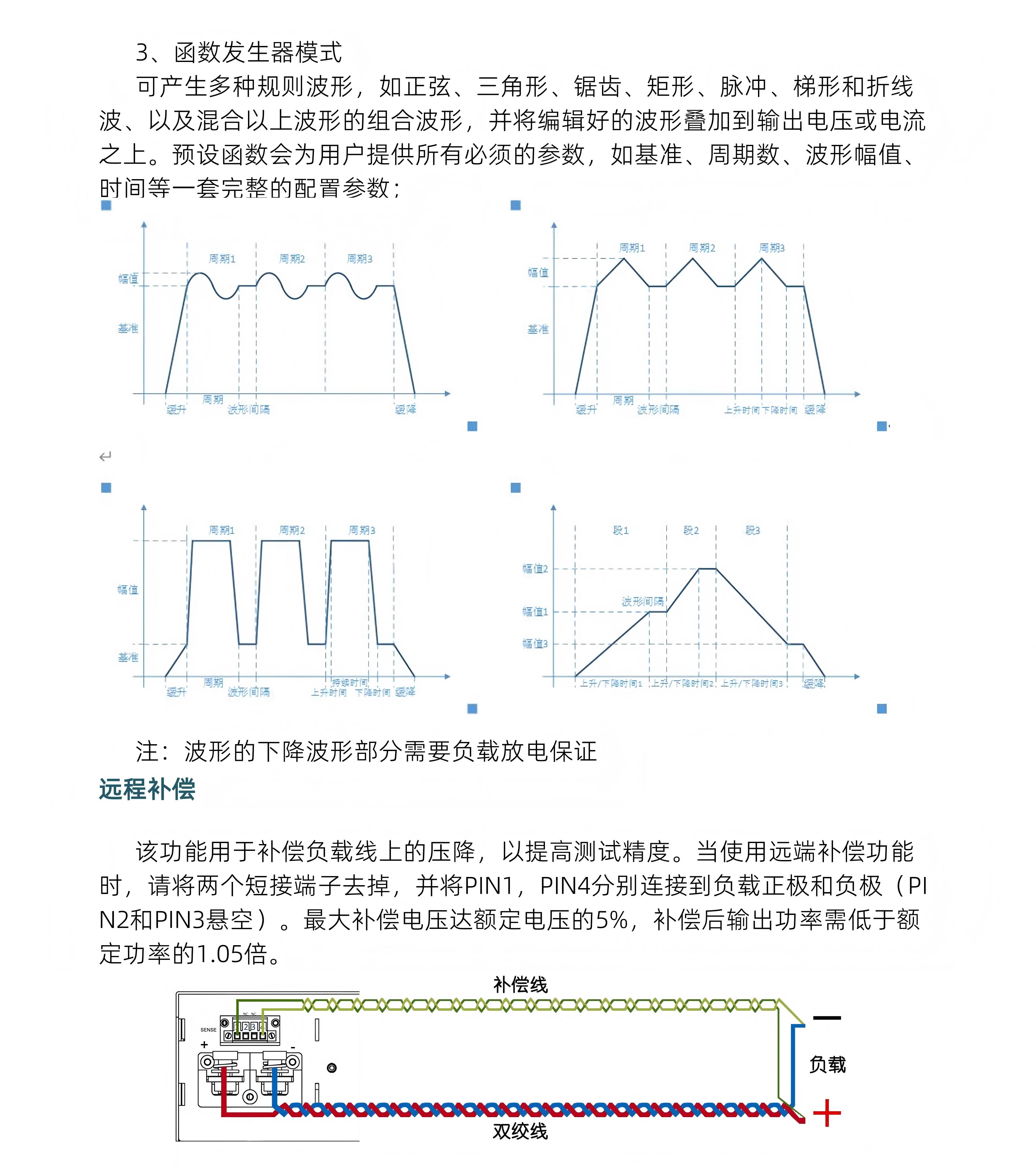

3、函数发生器模式
可产生多种规则波形，如正弦、三角形、锯齿、矩形、脉冲、梯形和折线波、以及混合以上波形的组合波
形，并将编辑好的波形叠加到输出电压或电流之上。预设函数会为用户提供所有必须的参数，如基准、周
期数、波形幅值、时间等一套完整的配置参数；
注：波形的下降波形部分需要负载放电保证
远程补偿
该功能用于补偿负载线上的压降，以提高测试精度。当使用远端补偿功能时，请将两个短接端子去掉，并
将PIN1，PIN4分别连接到负载正极和负极（PIN2和PIN3悬空）。最大补偿电压达额定电压的5%，补偿后
输出功率需低于额定功率的1.05倍。

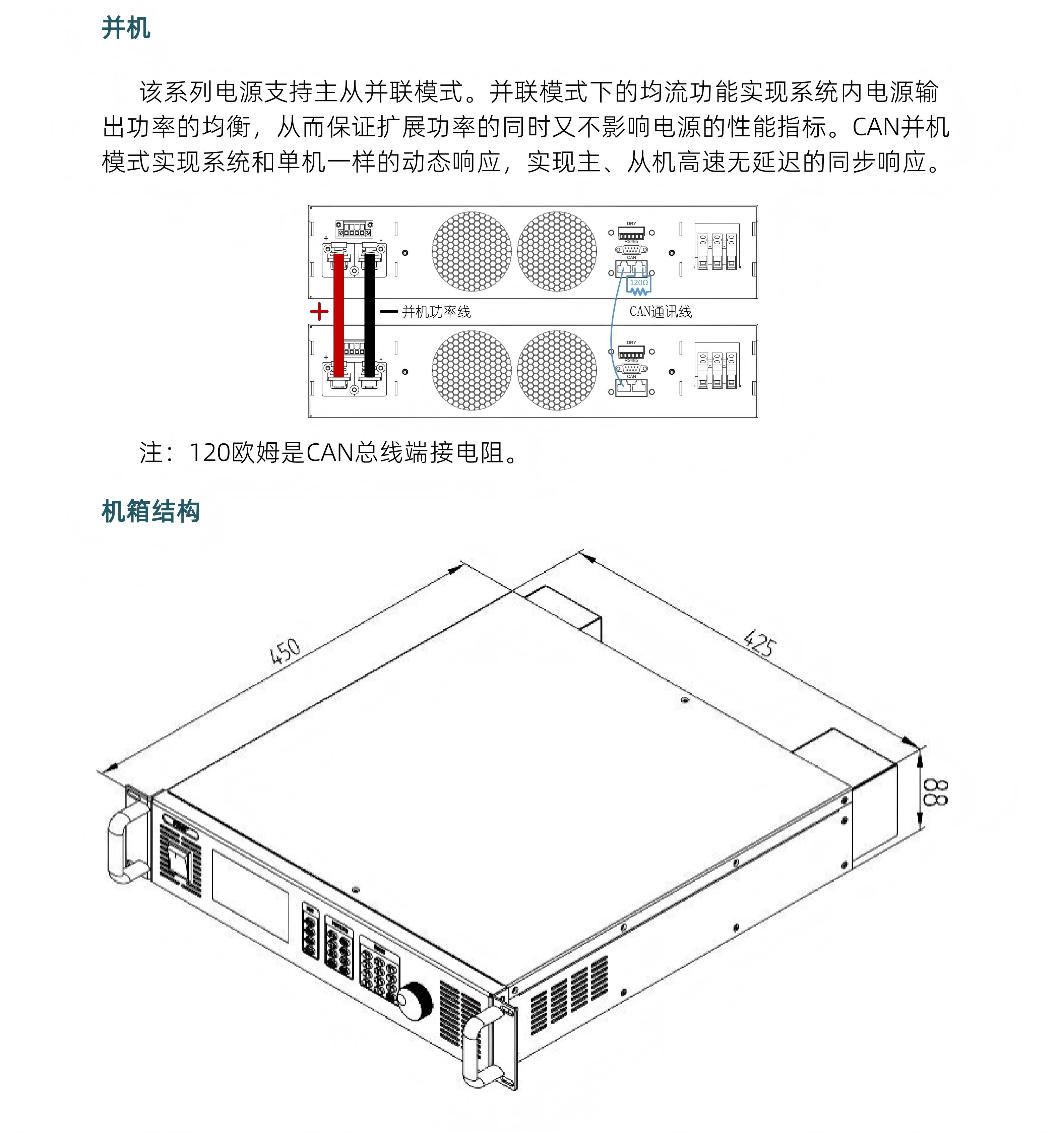

串并机
该系列电源支持主从串/并联模式可达16台，扩展功率高达128KW。并联模式下的均流功能实现系统内电源
输出功率的均衡，从而保证扩展功率的同时又不影响电源的性能指标。CAN并机模式实现系统和单机一样的
动态响应，实现主从机高速无延迟的同步响应。
机箱结构

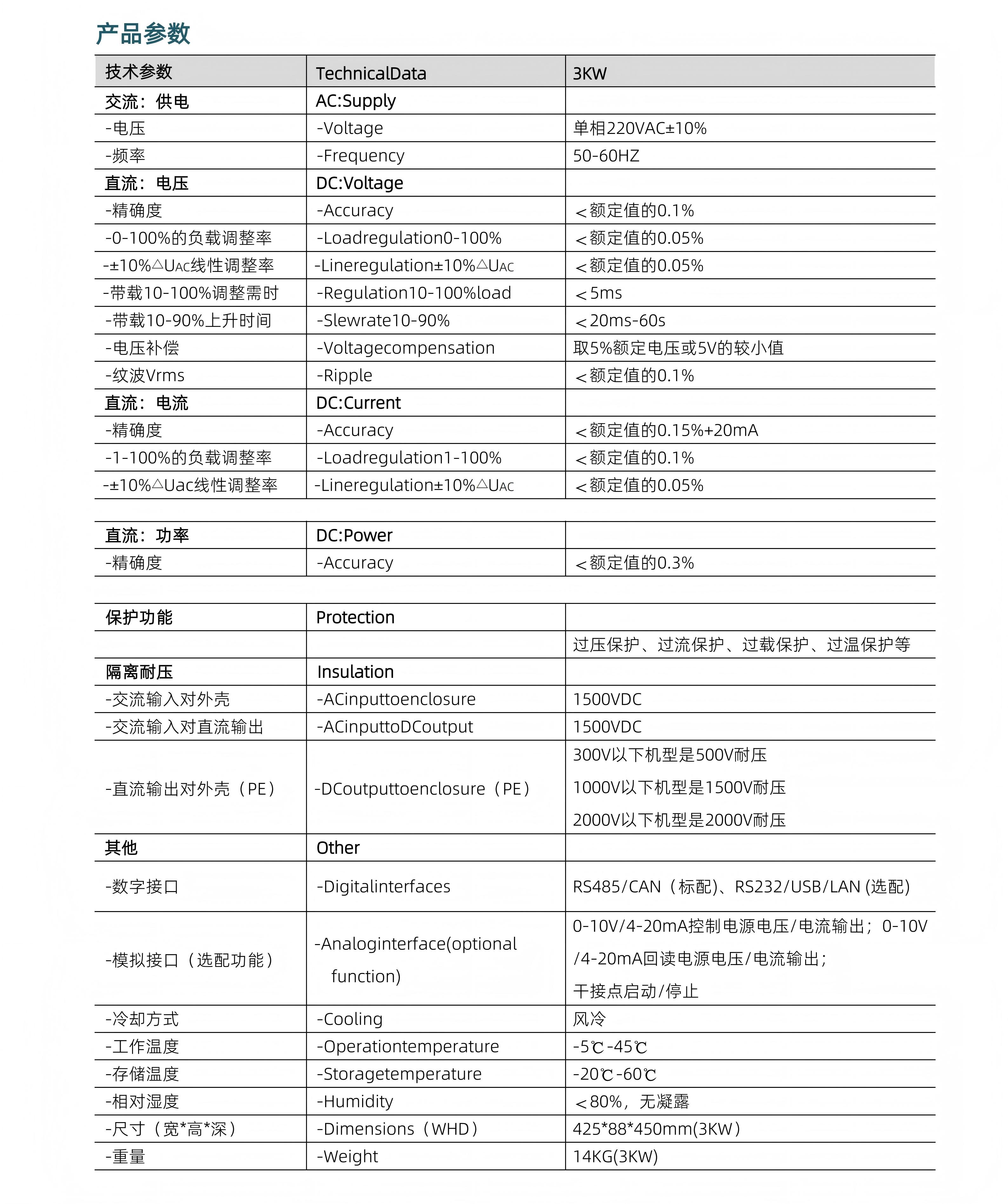

产品参数
技术参数 | Technical Data | 3KW |
交流：供电 | AC:Supply | |
- 电压 | - Voltage | 单相220VAC±10% |
- 频率 | - Frequency | 50-60HZ |
直流：电压 | DC:Voltage | |
- 精确度 | - Accuracy | ＜额定值的0.1% |
- 0-100%的负载调整率 | - Load regulation 0-100% | ＜额定值的0.05% |
- ±10%△UAC线性调整率 | - Line regulation ±10%△UAC | ＜额定值的0.05% |
- 带载10-100%调整需时 | - Regulation 10-100% load | ＜5ms |
- 带载10-90%上升时间 | - Slew rate 10-90% | ＜10ms |
- 电压补偿 | - Voltage compensation | 取5%额定电压或5V的较小值 |
- 纹波 | - Ripple | ＜额定值的0.1% |
直流：电流 | DC:Current | |
- 精确度 | - Accuracy | ＜额定值的0.15% |
- 1-100%的负载调整率 | - Load regulation 1-100% | ＜额定值的0.15% |
- ±10%△Uac线性调整率 | - Line regulation ±10%△UAC | ＜额定值的0.05% |
直流：功率 | DC:Power | |
- 精确度 | - Accuracy | ＜额定值的0.3% |
保护功能 | Protection | |
过压保护、过流保护、过载保护、过温保护等 | ||
隔离耐压 | Insulation | |
- 交流输入对外壳 | - AC input to enclosure | 1500VDC |
- 交流输入对直流输出 | - AC input to DC output | 1500VDC |
- 直流输出对外壳（PE） | - DC output to enclosure（PE） | 2000VDC |
其他 | Other | |
- 数字接口 | - Digital interfaces | CAN、RS485 |
- 干接点 | -Dry contact input Dry contact output | 干接点输入 |
- 冷却方式 | - Cooling | 风冷 |
- 工作温度 | - Operation temperature | -5℃-45℃ |
- 存储温度 | - Storage temperature | -20℃-60℃ |
- 相对湿度 | - Humidity | ＜80%，无凝露 |
- 尺寸（宽*高*深） | - Dimensions（W H D） | 425*88*450mm(3KW） |
- 重量 | - Weight | 14KG(3KW) |
产品选型
| 选型规格 | 电压 | 电流 | 功率 | 接口 |
| HYD-3000E45-B | 45.000V | 100.00A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E60-B | 60.000V | 80.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E80-B | 80.000V | 60.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E100-B | 100.00V | 45.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E150-B | 150.00V | 30.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E200-B | 200.00V | 23.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E300-B | 300.00V | 15.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E400-B | 400.00V | 12.000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E500-B | 500.00V | 9.0000A | 3000W | CAN、RS485、干接点/模拟量接口 |
| HYD-3000E600-B | 600.00V | 8.0000A | 3000W | CAN、RS485、干接点/模拟量接口 |
注：以上规格如有更新，恕不另行通知
产品实物图
配件(标配)
合格证×1
产品测试报告×1
1.5M输入电源线×1
6PIN端子台×1
用户操作手册×1（电子档）
产品资料链接：（本系列产品只有电子档的各类资料，请与我司业务人员或者代理商索要）
1、产品资料
2、产品快速使用手册
3、产品快速安装手册
4、产品使用说明书
5、ModbusRTU通讯协议
