恒压恒流电源纹波

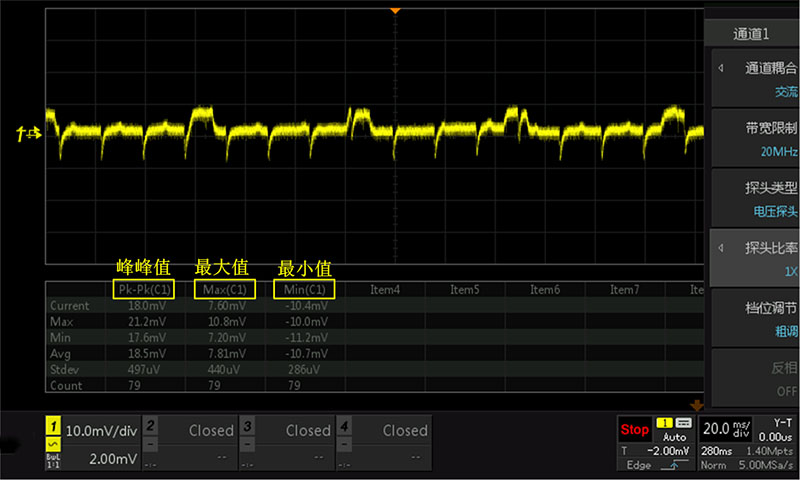

恒压恒流电源纹波的测量方式
为客观测量恒压恒流电源输出的纹波-噪声，需将示波器带宽限制为20MHz，为保证探头接地尽量短，建议使用原装测试短针（接地线过长会导致测量波纹偏高），并将示波器地悬空，切勿与其他方式测试设备共地。

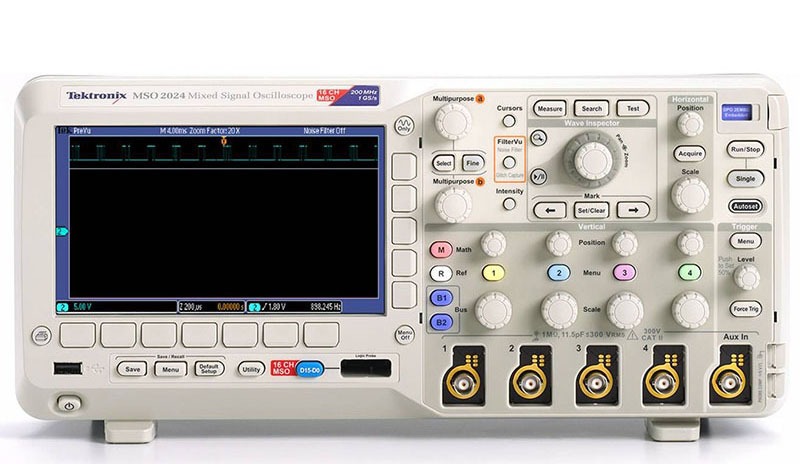

示波器
抑制恒压恒流电源纹波的方法
纹波是由开关管的开关导致，因此无法完全去除，只能抑制，以下整理了几种抑制恒压恒流电源纹波的方法。
PCB设计：PCB分布参数会导致调整误差或滤波效率变差，取样回路和滤波回路要尽量贴近开关电源IC，走线不能太长太细。
加大电感和输出电容滤波：恒压恒流电源输出的纹波与电容关系是vripple=Imax/(Co×f)，因此加大输出电容值可以在一定程度上减小纹波。
输出回路中并联或者串联电阻电容（滤波器）：通过计算得出纹波频率特性，选出精确的阻值和容值并联或串联在恒压恒流电源的输出回路中，也可有效抑制纹波，但当电容或电阻失效时，极有可能混入新的纹波或噪声，从而使输出纹波加大。

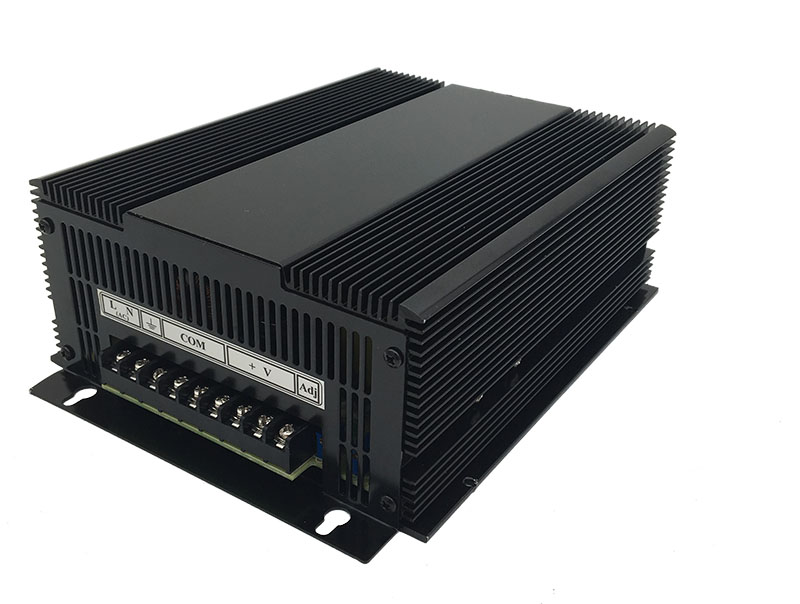

散热结构恒压恒流电源
